- 外觀規格 -
- 外觀組合簡介 -
-相機規格參數說明 -

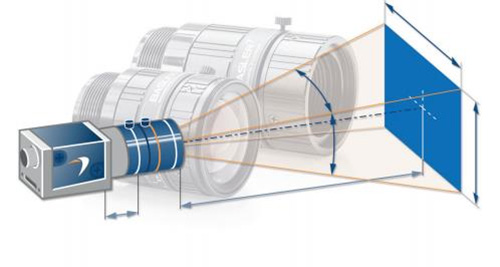

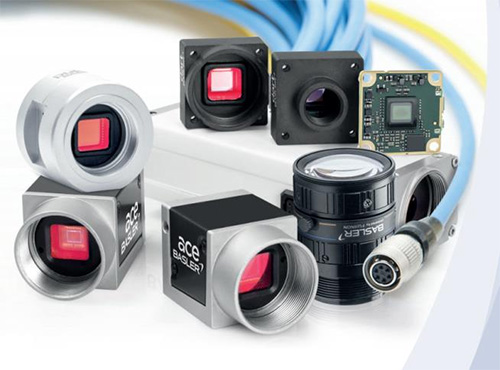

工業相機特性
? 30 萬圖元鏡頭，為解析度為 220 萬圖元 [230 lp/mm] 的 1/2.5" 晶片進行了優化；
? 30 萬圖元解析度可確保獲得清晰圖像；
? 標準機器視覺應用的理想選擇。
工業相機應用功能
? 產品光學定位
? 輔助編寫點膠路徑

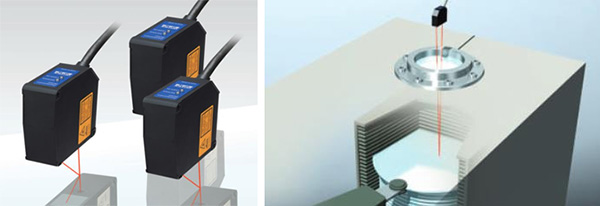

- 鐳射探高技術參數 -
| 檢測距離 | 30 mm |
| 檢測範圍 | ±2.5mm |
| 光源波長 | 650 nm |
| 光源輸出功率 | 1 mW |
| 光源鐳射 | 紅色半導體鐳射 |
| 電源電壓 | 12～24V DC ±10% |
| 消耗電流 | 45 mA以下（24V DC時） |
| 環境溫度 | -10～50°C（無結露或凍結） |
| 環境濕度 | 35～85% RH |
| 環境照度 | 3000 lx 以下 |
| 重量 | 約 250 g |
- 點膠機規格參數 -

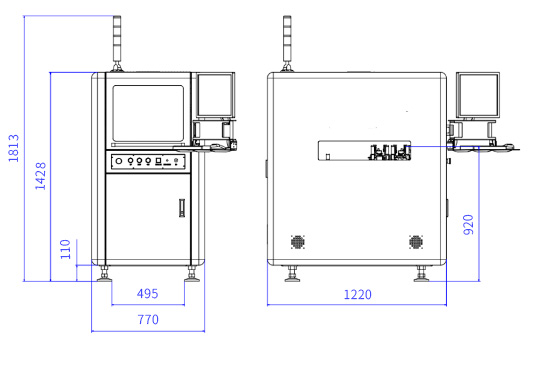

| 外形尺寸(W * D * H) | 770×1220×1428（mm） | 設備重量 | 680KG | ||
| 點膠區域(W * D) | 350*475mm(單軌模式) | 標配單軌 | 噴射閥 | 錫膏噴射閥 、(自主研發、可以外銷)、方便保養 | |
| 軌道高度 | 890~950mm | 測高系統 | 非接觸式鐳射感測器 | ||
| 軌道承重(含夾具） | 4.5kg | 稱重系統 | 德國 賽多利斯0.0001g | 選配 | |
| 最大基板厚度 | 6mm | 視覺定位系統 | 工業CCD&三色同軸光 | ||
| 定位精度（高速狀態） | ±30um@3σ(X\Y\Z | 工廠要求 | 電壓220V，50~60HZ，電流10A，最小氣壓0.60MPa | ||
| 重複精度（高速狀態） | ±20um@3σ(X\Y\Z) | ||||
| 最大速度&加速度 | 1m/s 1g(X/Y) | 電腦與軟體 | Windows 7系統下基於C++下開發軟體(操作簡單，穩定性高) | ||
| 驅動系統 | 滾珠絲桿+直線滑軌（日系 |

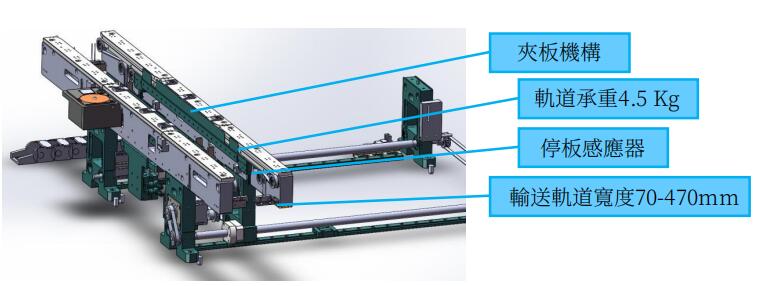

- 軌道簡介 -

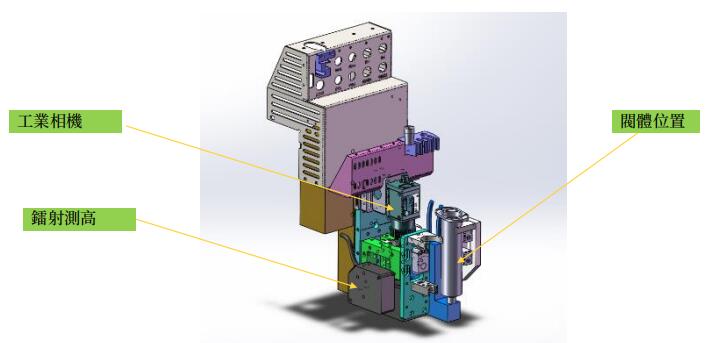

- Z軸簡要說明 -
- 噴射閥輔助簡介 -

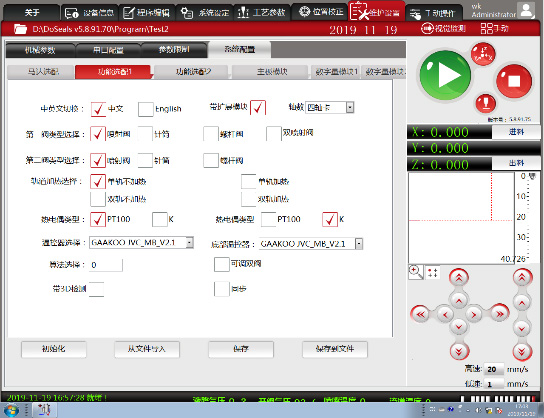

- 操作軟體簡介 -
自主研發軟體，可搭載一系列閥體模式.噴射點膠模式等。減少公司今後遇到點膠工藝無需再增加過多的成本、通用性良好等特點。
- J580軟體優式 -
1.全觸摸操作；
2.專業大氣操作介面設計；
3.CAD圖形導入；
4.視覺演算法支持模版匹配，邊沿檢測，輪廓識別，形狀捕捉等；
5.一鍵配置開關膠延遲時間、提前距離等功能，避免出膠不勻，拉絲，毛邊，大頭等現象；
6.支持點，直線，圓(弧)，橢圓，螺旋填充，矩形填充等；
7.全嚮導式定位設置操作；
8.全面的即時資料顯示與加工狀態更新。
- J580硬體優式 -
1.雙閥機構副閥調整XY模組，採用精度0.005mm成熟電動滑臺，有效保證精度，操作方便靈活；其他品牌用部件搭建XY調整模組無法有效保證精度，需增加機械結構補償副閥點膠精度；
2.雙閥機構由於採用了模組化電動滑臺，拆裝保養簡單方便，拆裝1個小時內就可完成；其他品牌用部件搭建模組，設計複雜，拆裝困難，給維修保養帶來很大的不便；
3.雙閥機構軟體功能強大，可自己學習聯板間距，並自動調整，無需人為手動輸入資料，程式設計快捷簡單；
4.雙軌全部自動調整，第三條軌道不需要手動調整並固定；其他品牌採用手動調整，極不方便；
5.點膠閥採用模組化設計，拆裝保養方便，譬如：導膠管設計，減少了人工清洗時間，另外避免了後續閥內部清洗沒有完全潔淨，從而導致噴嘴堵膠，增大噴嘴更換頻率；
6.點膠閥無掛膠現象，無需人為擦拭膠頭，可持續穩定生產。（根據公司對膠水工藝的瞭解，採用合理的處理方式完成）；
7.全天24小時售後電話支援。
